GRANULOMETRIA DE LA GRAVA


Uno de los objetivos de la prmera practica era comprobar que nuestro material era bueno para poder utilizarla y trabajarla.

Para ello:
*tomamos un porcentaje de grava y las pasamos por las mallas 100, 50, 30, 16, 8, 4, 3/8"
*la cantidad que no haya quedado dentro de las mallas, era arena.
* la grava sostenida dentro de las mallas, se peso y se registro en una tabla.






A partir de los datos obtenidos, sacamos el modulo de finura.
MF= % Retenido Acumulado/100

NOTA: el modulo de finura minimo debe ser de 2, si es asi no es recomendable utilizar el material.

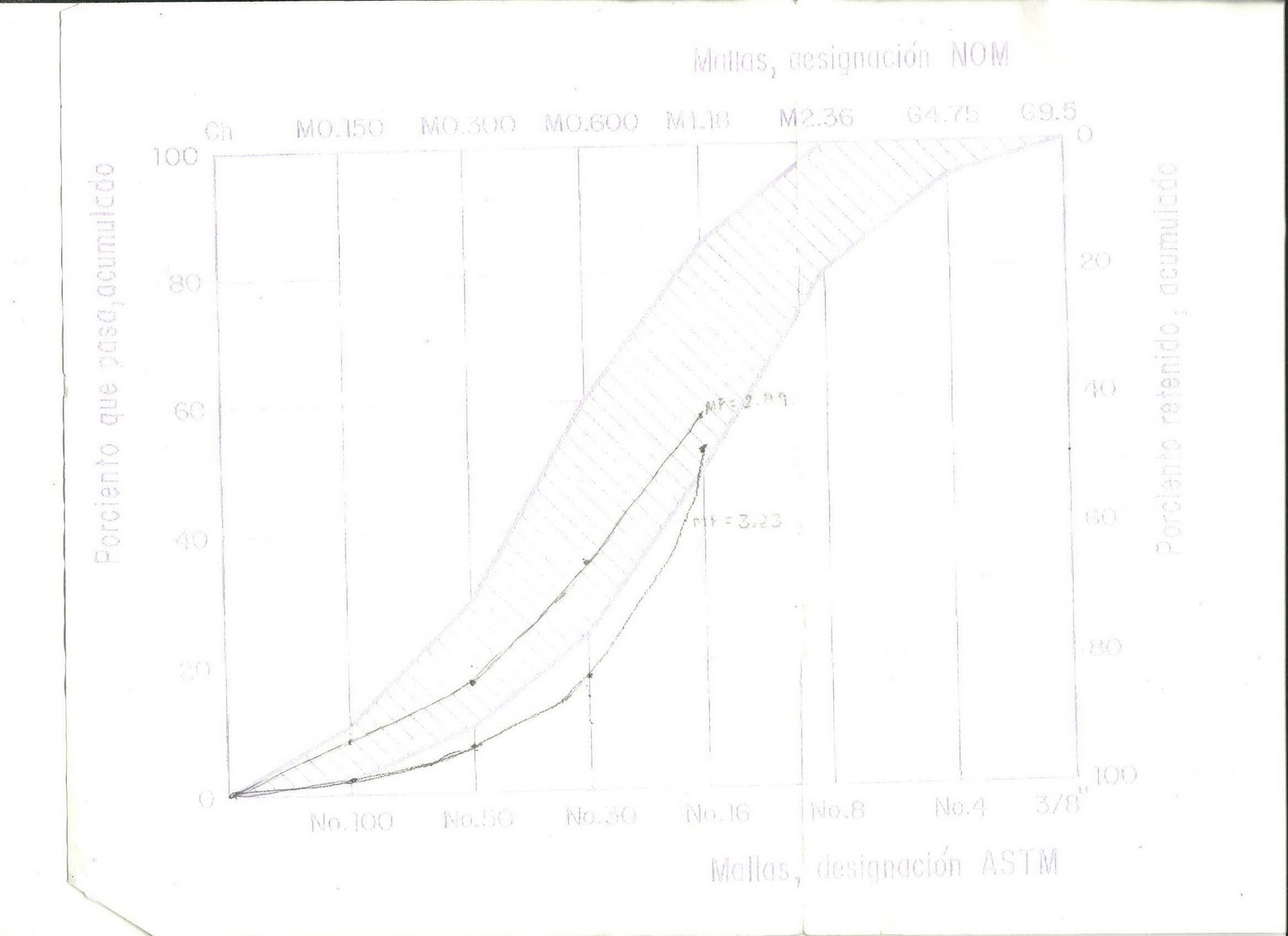

Una vez teniendo los pesos de cada malla, se grafican en una tabla como la siguiente, donde podemos ver si nuestro material esta proporcionalmente distribuida y economizar nuestra obra.

Si al graficar nuestros datos quedan dentro de la curva, es que nuestro material esta bien distribuida.





PESO OPTIMO DE LA ARENA Y GRAVA Y SU RELACION


Para esta practica, tomamos 50kg de grava y el 10% de arena.

*empezamos por revolver los 2 materiales

*al termino de la hogenizacion, llenamos un recipiente y SIN COMPACTAR la pesamos...
* los datos obtenidos de acuerdo a sus porcentajes, se registraron en la siguiente tabla.



La mayor cantidad de Peso Volumetrico Seco Suelto de la grava nos indica  la cantidad adecuada que se debe utilizar de cada material (densidad maxima).



En esta tabla nos tiene que dar 3 valores iguales ya que el procedimiento es el mismo con la diferencia que antes de pesar el material, SE COMPACTO.





PRUEBA DE REVENIMIENTO


El revenimiento es una medida de la consistencia del concreto.

Para hacer esta prueba se realizaron los siguientes pasos:

* Se hizo la mecla (agua, arena, cemento y agua)
* se humedecieron los instrumentos con los que se iba a trabajar, esto nos sirve para que el concreto no se pegue a ellos.
* nos colocamos en la charola sobre las pestañas de un cono metalico
*antes de añadir la primera capa se tiene que homogeneizar el concreto
* añadir la capa 1 y dar 25 golpes en forma de esprial con una varila con punta de bala a una distancia no mas de 1"
*añadir segunda capa y volver a dar los 25 golpes en forma de esprial
*repetir el proceso anterior
* se limpia el area sin quitar los pies de las pestañas
*una vez ya limpa el area, se sostiene el cono y nos retiramos de las pestañas
* volteamos el cono, vaciamos el concreto y medimos la altura que hay entre al concreto a la parte superior del cono.
*la medida que hayamos tomado, sera nuestro revenimiento.

La prueba no debe exceder mas de 2.30 min.


*DENSIDAD DE LA ARENA
En esta practica, lo que buscamos es conocer la densidad de la arena suaturada superficialmente seca.

PASOS:

*Se mojo la arena con agua destilada
*Se coloco al sol para que se secara un poco
*Sobre un cristal, pusimos un cono metalico donde fuimos introduciendo la arena SSS.
*se acomodo con el pison 9 veces en cada capa.
*se limpia el area de alrededor con la cuña.
*al quitar el molde, debe golpearse la superficie y tiene que sesboronarse.
*cuando la arena este SSS, se pondra en el frasco de le chatelier
*se llena el frasco con agua destilada hasta el 0.
*secar el cuello del frasco, ya que si no, al introducir la arena se pegara.
*iintroducir la arena al agua destilada y tomar el dato de cuanto es que subio el agua.
* como dato se obtendra la DENSIDAD DELA ARENA SATURADA SUPERFICIALMENTE SECA.






*GRAVEDAD ESPECIFICA DE LA GRAVA
*SE DEJA EN AGUA LA GRAVA 24 HORAS
*SE SECAN  "SE QUITA EL BRILLO"(SATURADAMENTE SUPERFICIAL SECA)
*SE PESA 50 GRANOS DE GRAVA (233GR).
*SE PONE  AGUA DESTILADA EN UN TUBO CON LA CANTIDAD DE 600ML
*SE INTRODUCE LAS PIEDRAS INCLINANDO EL TUBO PARA QUE NO SALPIQUEN LAS PAREDES DEL TUBO
*EL AGUA SUBE HASTA 695ML
*LAS PIEDRAS DESPLAZO EL AGUA 95ML.

  DENSIDAD DE AGUA=1=1000KG/M3 EN 21°C


  DENSIDAD APARENTE=233/95=2.45GR/CM3

*SACAMOS LAS PIEDRAS DEL AGUA
*HAY QUE DEJARLAS SATURADO SUPERFICIALMENTE SECA PARA ESO SE PONEN LAS PIEDRAS A UN HORNO O UN TIPO SARTEN ARRIBA DEL SARTEN SE COLOCARA UN VIDRIO ESTO NOS SERVIRÁ PARA SABER SI LAS PIEDRAS TIENEN TODAVÍA AGUA YA CUANDO ESTÉN SECAS SE PESARAN.


  PESO INICIAL=233GR
  PESO FINAL=228GR
  PESO DEL AGUA=5ML

SE LE RESTA 295-5ML=290
                                                GRAVA SECA=228/90=2.53GR/CM3

NOTA: EL AGUA PESA MENOS QUE LA ROCA Y AL QUITAR EL AGUA ES LOGICO QUE LA DENSIDAD HAYA SUBIDO.

POR ESO, ELPRIMER DATO QUE OBTUVIMOS : DENSIDAD PARENTE EL MENOR QUE LA DENSIDAD REAL.





Unidad 6: Instalaciones

*INSTALACIONES HIDRAULICAS

Es el conjunto de tinacos, tanques elevados, cisternas, tuberías y demás elementos necesarios para proporcionar agua fría, agua caliente, vapor en casos específicos, a los muebles sanitarios, hidrantes y demás servicios especiales de una edificación.

*COMPONENTES DE UNA INSTALACION HIDRAULICA

*Tuberias                                            *Valvulas
*Conexiones                                       *Equipo de bombeo
*Tinacos                                             *Hidroneumatico
*Tanques elevados                             *Muebles sanitarios
*Cisternas                                          *Hidrantes


*Clasificación de los sistemas de abastecimiento
Los sistemas de abastecimiento se clasifican en:
*Sistema de abastecimiento directo (de la red municipal con muebles a
poca altura y suficiente presión de la red municipal.
 Presión mínima  de 0.2 kg/cm² en el punto más alto de la instalación).
* Sistema de abastecimiento a presión inducido por gravedad
(distribución a partir de tinacos localizados en las azoteas de las
edificaciones).
*Sistema de abastecimiento a presión inducido por bombeo
(recomendable para garantizar la presión y gasto requeridos donde
se utilizan muebles convencionales y de fluxómetro).
*Sistema de abastecimiento combinado  (requiere de un conjunto
cisterna-tinaco que regula el abastecimiento del agua almacenada en
la cisterna y la lleva al tinaco mediante bombeo para distribuirla
posteriormente por gravedad a los muebles sanitarios).






*INSTALACIONES SANITARIAS

Las instalaciones sanitarias, tienen por objeto retirar de las construcciones en forma segura las aguas negras y pluviales, además de establecer obturaciones o trampas hidráulicas, para evitar que los gases y malos olores producidos por la descomposición de las materias orgánicas acarreadas, salgan por donde se usan los muebles sanitarios o por las coladeras en general.
*VENTILACIÓN DE INSTALACIONES SANITARIAS

Como las descargas de los muebles sanitarios son rápidas, dan origen al golpe de ariete, provocando presiones o depresiones tan gran des dentro de las tuberías, que pueden en un momento dado anular el efecto de las trampas, obturadores o sellos hidráulicos, perdiéndose el cierre hermético y dando oportunidad a que los gases y malos olores producidos al descomponerse las materias orgánicas acarreadas en las aguas residuales o negras, penetren a las habitaciones.

Para evitar sea anulado el efecto de los obturadores, sellos o trampas hidráulicas por las presiones o depresiones antes citadas, se conectan tuberías de ventilación que desempeñan las siguientes funciones:

a).- Equilibran las presiones en ambos lados de los obturadores o trampas hidráulicas, evitando la anulación de su efecto.

b).- Evitan el peligro de depresiones o sobrepresiones que pueden aspirar el agua de los obturadores hacia las bajadas de aguas negras, o expulsarla dentro del local.

c).- Al evitar la anulación del efecto de los obturadores o trampas hidráulicas, impiden la entrada de los gases a las habitaciones.

d).- Impiden en cierto modo la corrosión de los elementos que integran las instalaciones sanitarias, al introducir en forma permanente aire fresco que ayuda a diluir los gases.

*INSTALACIONES ELECTRICAS
Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes.
*Clasificación de instalaciones eléctricas
Para fines de estudio, nosotros podemos clasificar las instalaciones eléctricas como sigue:

*Por el nivel de voltaje predominante
*Por la forma de instalación
*Por el lugar de la instalación




martes, 12 de abril de 2011

UNIDAD 5: Procedimientos de construcción en superestructura

MUROS

Son elementos estructurales lineales, capaces de contener, cerrar o soportar cargas, recibiendo distintas denominaciones según su aplicación.

Consta básicamente de los siguientes elementos:
  • Cimentación: Se encarga de transmitir los esfuerzos al terreno, evitando el vuelco del conjunto.
  • Pantalla: es el parámetro vertical, denominándose entrados la cara en contacto con el terreno, y trazos de una vista exterior.
  • Coronación: es el remate superior en la parte alta
  • Base: punto de contacto entre muro y el cimiento, con la misma o mayor dimensión que la coronación.
  • Puntera: parte del cimiento libre de la tierra a contener.
  • Talón: parte del cimiento bajo las tierras a contener.




*TIPOS DE MUROS

*MURO DE CONTENCION
Su funcion es contener el empuje producido por la tierra que sobrepasa el ángulo de deslizamiento, o talud natural de la misma. Este se aplica en toda construcción que este por debajo de la rasante, o para evitar deslizamientos de tierra a cielo abierto.


*MURO DE CARGA

Tambien llamado muro potente son las paredes de una edificacion que posee una funcion estructural, es decir, aquellas que soportan otros elementos estructurales del edificio, como arcos, bovedas, vigas, tec.






*MURO DIVISORIO

Su funcion basica consiste en aislar o separar. Este tipo de muro debe ser impermeable, resiste y ser buen asilante.






*TABIQUE

Se llama tabique a una pared delgada que sirve para separar estancias dentro de una vivienda.



 *MURO DE CIMENTACION

Se encuentra situado bajo el terreno, que está destinado a sostener o anclar una superestructura.




TRABES

Es una viga de madera, cemento u otro material que sirve para reforzar y darle firmeza a una construcción; regularmente sirve para sostener techos, muros o la parte superior de las ventanas.




* CUBIERTAS

Es un elemento constructivo de cerramiento, situado sobre el interior de un edificio para protegerlo de las inclemencias atmosféricas. Su principal función es evitar la entrada de agua al espacio habitable ademas de servir como aislante termico.





*LOSAS
 Es una cimentación sobre toda la superficie de la estructura.



TIPOS DE LOSAS


*LOSAS DE ESPESOR CONSTANTE
Tiene la ventaja de su gran sencillez de ejecución. Si las cargas y las luces no son importantes el ahorro de encofrados puede compensar el mayor volumen de hormigón necesario.


*LOSAS CON CAPITELES
Se utilizan para aumentar el espesor bajo los pilares y mejorar la resistencia a flexión y cortante. Los capiteles pueden ser superiores o inferiores teniendo estos últimos la ventaja de realizarse sobre la excavación y dejar plana la superficie del sótano.



*LOSAS NERVADAS
Con nervios principales bajos los pilares y otros segundarios los nervios pueden ser superiores o inferiores, en el caso de nervios superiores el encofrado es más complicado, y suele ser necesario el empleo de un relleno de aglomerado ligero y un solado independiente para dejar plana la superficie superior.






UNIDAD 4: Procedimientos de construcción en la etapa de infraestructura

EXCAVACION

Como pudimos ver en la unidad anterior, antes de empezar a construir nuestra obra, tenemos que seguir una serie de pasos para empezar a construir, como es:

* despalmar el terreno
*limpiarlo
*nivelarlo y trazarlo

Una vez terminado este trabajo preliminar a la construccion, se debe empezar la excavacion para la cimentacion de las estructuras, que anteriormente el ing. haya indicado.






RELLENO

En cuestion al relleno solo se aplicara en los lugares donde sea necesario o donde nosotros indiquemos.
El tipo de material que usemos depende de acuerdo a nuestro terreno y por lo tanto el equipo necesario lo sera tambien.
El volumen de relleno se comprende en metros cubicos del terreno ya medido en su posicion final.








TIPOS DE CIMENTACION

La cimentacion es la parte estructural de nuestra obra que se encarga de SOPORTAR el peso de la misma, por lo tanto no podemos utilizar una sola cimentacion para cada caso.
Es necesario elegir la mas adecuada para que nuestra estructura sea buena, acontinuacion mencionare algunos tipos de cimentacion:


*CIMIENTOS DE PIEDRA

Son los apoyos de la construccion. El peso de la estructura, es repartida uniformemente sobre el terreno donde es construida y es elaborada por partes.







*CIMENTACIONES PROFUNDAS
Como su nombre lo indica son cimentaciones con gran profundidad lo cual las diferencian de las cimentaciones superficiales.

Se utiliza en casos especiales, por ejemplo:
1.- Una construcción extensa en el área de austentar.
2.- Una obra con una carga demasiada grande.
3.- Que el terreno al ocupar no tenga resistencia o características necesarias para soportar construcciones muy extensas o pesadas.



*CIMENTACIONES PROFUNDAS A BASE DE CAJON
En toda construccion se genera un asentamiento, este asentamiento no afecta tanto si se genera uniformemente, mas sin embargo en las cimentaciones asiladas o corridas se presentan de manera diferencial.
Esto ocurre debido a que las cargas o peso se encuentran mas hacia el centro, por lo tanto es conveniente cargar la estructura en los extremos que en el centro.
Se utilizaran las cimentaciones a base de cajon, cuando el terreno sea incapaz de soportar la estructura para que transmita el peso a las partes mas profundas y resistentes del mismo.
Esto se logra con la fricción a lo largo del pilote (pilotes de fricción), o bien con pilotes que transmitan la carga a un estrato con mayor capacidad soportante.









*CIMENTACIONES SUPERFICIALES

Son aquellas donde descansan sobre el suelo, las cuales soportan  la carga que recibe de la estructura por medio de la base.
Generalmente en este tipo de cimentaciones se utiliza la piedra para construcciones ligeras, en el cual la piedra tiene que ser resistente, maciza y sin poros. Sin embargo el concreto armado es el mejor material de construcción y siempre resulta más recomendable.



*CIMENTACION SUPERFICIAL CORRIDA

Para la utilizacion de este tipo de cimiento se considera la alchura y profundidad del suelo.
Nos sirve para cimentar muros de cerca o muros de contencion.
No es recomendable utilizar este tipo de cimiento en terrenos blandos.



NOTA: Cuando la profundidad de la cimentación corrida es mas de 1 m se recomienda utilizar otro tipo de cimentación. El ancho mínimo de esta cimentación suele ser de 50 cm,


*CIMENTACION SUPERFICIAL POR ZAPATAS

Generalmente son de superficie cuadradas, esta formada de concreto y acero (concreto armado) y son muy utlilizadas en grandes obras.

Su clasificacion es:

* Zapata Aislada:
Descansa o recae un solo pilar. Encargada de transmitir a través de su superficie de cimentación las cargas al terreno.

* Zapata Corrida:
Pueden ser bajo muros, o bajo pilares, y se define como la que recibe cargas lineales, en general a través de un muro, que si es de hormigón armado, puede transmitir un momento flector a la cimentación. Son cimentaciones de gran longitud en comparación con su sección transversal.


*LOSA DE CIMENTACION

Consiste en soportar todo el edificio sobre una losa de hormigón armado, extendida a una superficie tal que tomando la carga total que transmite el edificio y dividiéndola por ella no solicite al suelo bajo un esfuerzo mayor que el de su capacidad portante admisible.





CIMBRA

Es un molde que nos sirve para sostener el concreto hasta que sea capaz de autosoportarse.
Acontinuacion mencionare algunos tipos de cimbra:





*CIMBRA METALICA
Se adapta facilmente al concreto, dejando un aspecto agradable  :)

Algunas de sus ventajas son:

* Ahorro de tiempo de descimbrado y cimbrado
* Duradera. (aunque con el paso del tiempo se degrada, hay que darle mantenimiento)
* Nos proporciona mas espacio en el area de trabajo.





* CIMBRAS DE MADERA

Son las mas utilizadas por su bajo precio y facilidad de manejo.




* CIMBRAS ESPECIALES

Son moldes que se ocupan para vaciar el concreto en elementos poco comunes.
Por ejemplo podemos mencionar en diseños con forma parabolica e hiperbolas.






* CIMBRA DESLIZANTE
